节能锅炉温度控制器

郑州市中创仪器仪表有限公司 发布时间:2019-3-12 19:55:30  [字体放大] [字体缩小]

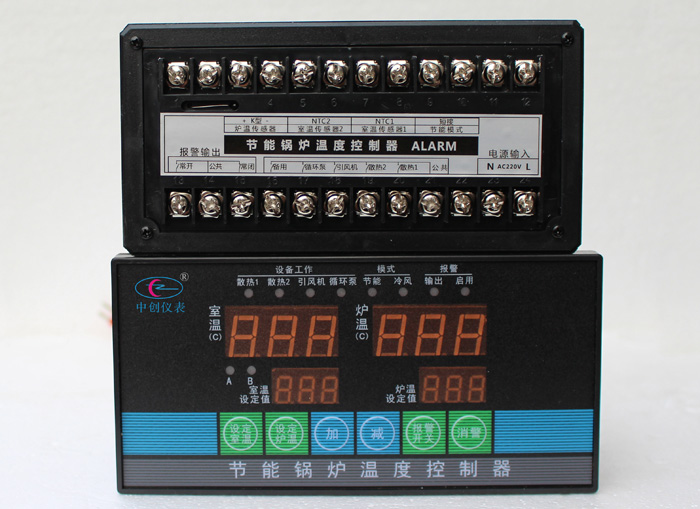

节能锅炉温度控制器 (带报警)

特点

●炉温、室温独立采集显示,温度修正。

●四路继电器输出通道。

●内部高耐压变压器,供电电压波动不会损坏。

●传感器断线、短路提示。

节能锅炉温度控制器是针对具有引风机、循环泵、散热风机设备的锅炉供暖系统设计的专用控制器。该控制器具有节能模式,当仪表端子的节能端子短接时,为节能模式,设定室温会自动降低几度,降低能量消耗。

参数设置

按“炉温设定”键,可立即设置“炉温设定值”。

按“室温设定”键,可立即设置“室温设定值”。

长按 “炉温设定”键或者“室温设定”键,进入设置界面,再次按键依次显示可设置的参数,按"""",可直接调整参数。若要退出,再次长按“炉温设定”键或者“室温设定”键。

室温参数表:

参数名称

生成状态

参数符号

设置范围

室温设定值1

室温偏高、偏低

t1

0~150.0

室温设定值2

t2



室温上下回差值

dt

0~150.0

室温低温报警值



LL

0~60.0

室温节能降低值

节能模式时温度值

jn

0~150.0

室温误差修正



E

-20~20.0

炉温参数表:

参数名称

生成状态

参数符号

设置范围

炉温设定值

炉温偏高、偏低

t

0~600

炉温上下回差值

Dt

0~600

炉温高温报警值



HH

0~600

锅炉冷风值



LF

0~600

循环泵启动值

循环泵启动

qd

0~600

锅炉防冻值

炉温防冻

Fd

0~600

炉温误差修正



E

-20~20

控制逻辑

设备

逻辑

引风机

炉温偏低时,引风机工作。



散热风机

室温偏低启动散热风机,增加室内温度。

当炉温低于冷风界限时,强制关闭散热风机,防止吹冷风。



循环泵

锅炉升温达到循环泵启动值40℃以上或者锅炉防冻低于3℃时,循环泵才能启动,减小循环泵无作用运行和防止水管结冰。

散热风机启动循环泵也启动。



节能模式

当处于节能模式时,室温温度 = 室温设定值 - 室温节能降低值。



报警继电器

室温低温报警、炉温高温报警、传感器故障报警



技术参数

名称

参数

名称

参数

供电范围

AC190V~AC260V

室温误差

±1

功耗

5W

炉温误差

±2

显示速率

2/

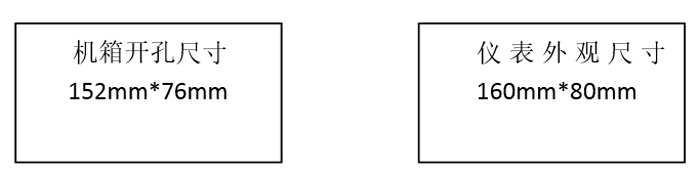

尺寸

160mm*80mm*75mm

继电器数量

3

继电器规格

AC250V/10A

炉温测量范围

0~600

室温测量范围

0~150.0
