ZC0918AB智能数字显示控制仪

郑州市中创仪器仪表有限公司 发布时间:2019-3-13 19:44:15  [字体放大] [字体缩小]

ZC0918系列智能数字显示控制仪以单片机为核心,大规模现代集成电路为外围部件组成的高精度测控仪表,软硬件采用先进抗干扰技术,随机储存工作设定数据,具有停电设定数据不丢失,使用稳定可靠性高等优点.
一、主要功能和特点
◆ 万能输入,能与多种传感器配套使用;
◆ 完善的网络通信功能,与计算机进行高速,高校的双向数据交换;
◆ 测量值变送输出,自由设定变送输出量程范围(可选功能) ;
◆ 全数字化的输入信号校正功能,可对各种信号进行高精度的校正。
◆ 数字和光柱同时分别显示液位的实际高度和百分比。
二、主要技术参数
◆工作电压: AC220V∕50Hz DC24V
◆ 继电器额定控制电流:5A
◆ 量程范围: - 1999~9999字

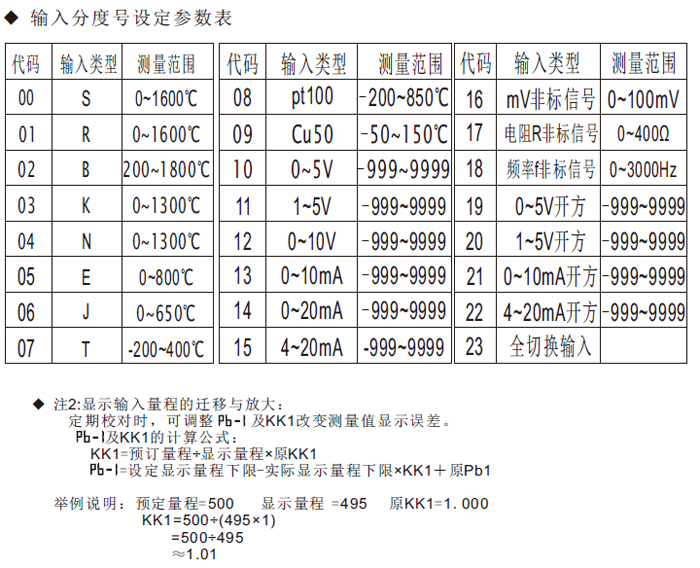

◆ 输入信号:电流- - 4~20mA, 0~10mA, 0~20mA,电压- - 1~5V, 0~5V, 0~10V
◆ 测量精度:0. 2%F S±1字
◆ 分辨率:1, 0. 1,0.01,或0. 001字
◆ 外型尺寸:160×80×95(横式) 80×160×95(竖式)
◆ 安装开孔尺寸:152×76m m(横式) 76×152m m ( 竖式)

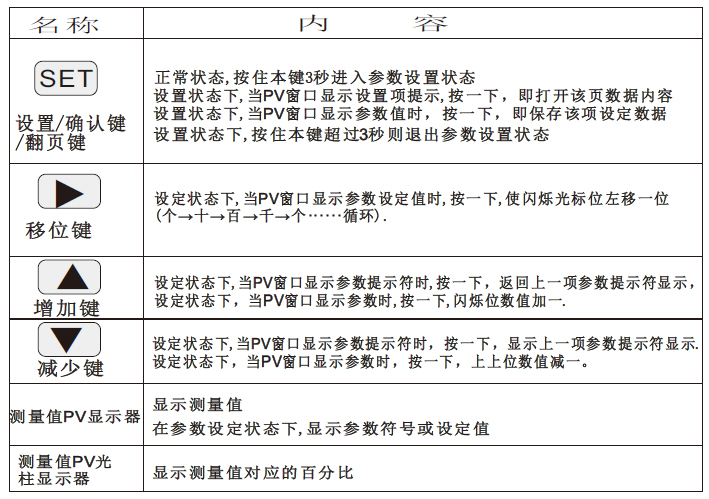

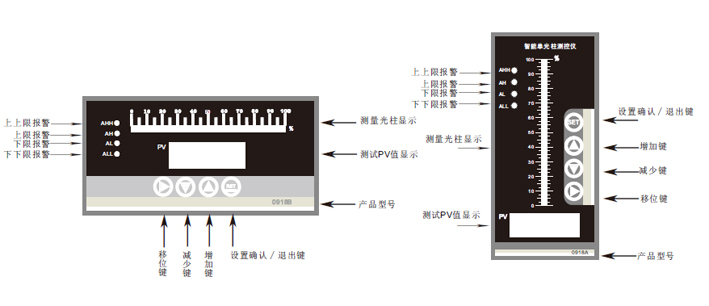

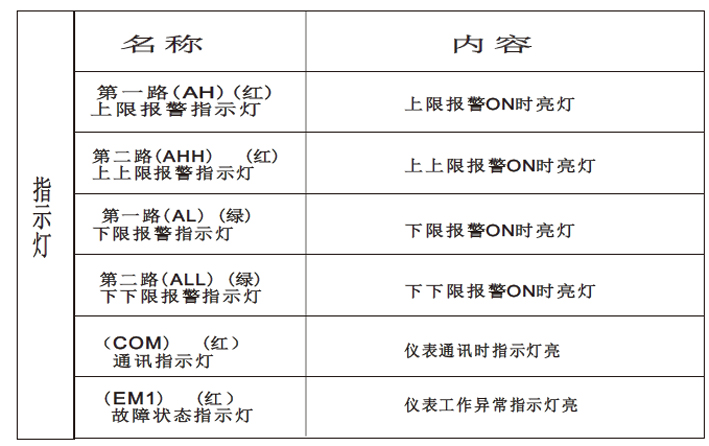

三、操作方法(一)、仪表面板示意图


(二)、操作方式
操作以 为例介绍.其它机型操作方式类同
1.正确的接线
仪表卡入表盘后,请参照仪表随机接线图接妥输入.输出及电源线,并请确认无误.
2.仪表上的电
本仪表无电源开关,接入电源即进入工作状态.

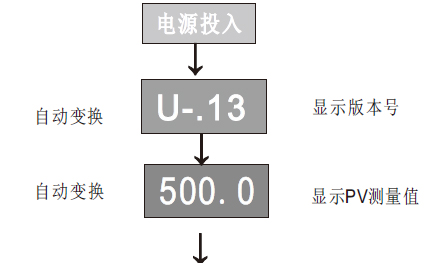

3.仪表设备号及版本号的显示
仪表在投入电源后,可立即确认仪表设备号及版本号.
自检完毕后,仪表自动转入工作状态,PV显示当前测量值,光柱显示当前测量值所对应的百分比.

控制参数(一级参数)设定

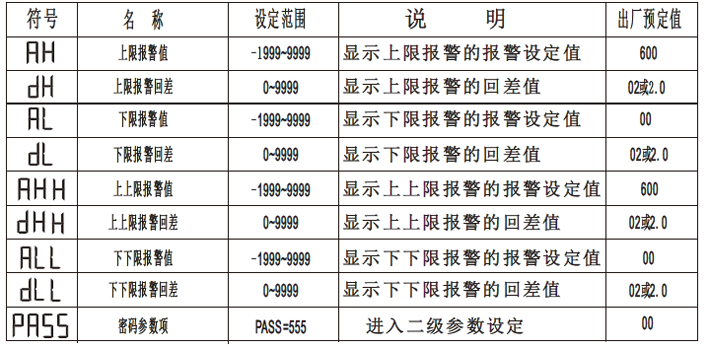

( 1)控制参数的种类:
在仪表P V测量值显示状态下,按压S E T键3秒,仪表将进入控制参数设定状态。每按 减键即照下列顺序
变换参数。(一次巡回后随即回至最初项目)各设定参数如下表所示:

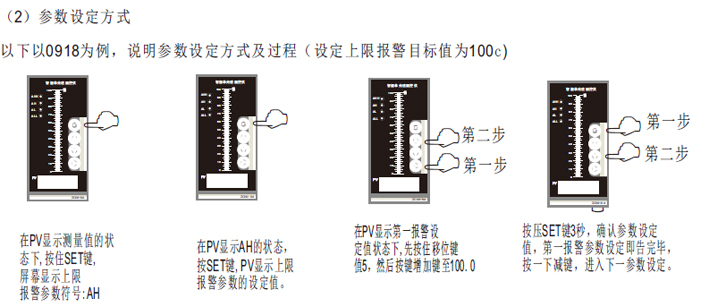

◆ 仪表参数设定时,PV显示器作为设定参数符号显示器及设定值显示器.每一参数设定过程都分作二次完成.即:PV显示符。接下来显示对应于该符号含义的具体参数值。
◆ 根据仪表规格不同有不予显示的参数,尚请注意。


◆ 用以上方法,可继续分别设定其它各参数.
◆ 操作时请注意:
设定参数完毕后,按SET键3秒后退出确认保存设定值进入工作界面.
要使设定值为负数,可按设定值减少键使设定值减少至零后,继续按住该键,显示即出现负值
参数一旦设定,断电后将永远保存.
( 三) 返回工作状态
1、手动返回:在仪表参数设定模式下,按住SET键5秒后,仪表即自动回到实时测量状态.
2、 自动返回:在仪表参数设定模式下,不按任一键, 60秒后,仪表将自动回到实时测量状态.

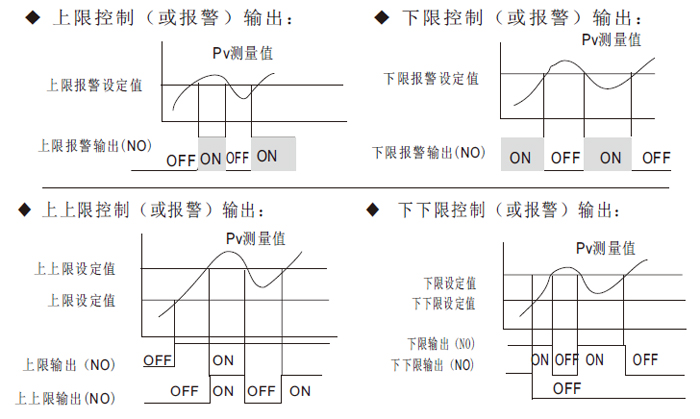

(四)、控制输出方式


四、校对方法
本仪表采用智能化微机技术,提出了全新的数字式调试概念,整机无电位器,为轻触式面板按键操作,只需修改仪表内部参数即可进行校对及量程变更.
零点校对: 可在全范围内将测量初始值(零点)进行正(负)迁移(调整二级参数PBIA) .
增益校对:可将测量范围进行放大(缩小)处理,以改变测量量程,提高测量精度(调整二级参数K1)
注:仪表出厂前已由技术部门调至最佳状态,如无特殊情况,请不必进行校对。


五、安装与使用

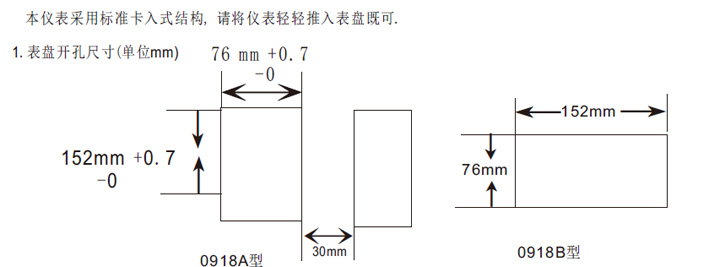

本仪表采用标准卡入式结构, 请将仪表轻轻推入表盘既可.

2、仪表的接线,请参阅接线图
3、配线上的注意
(1)输入信号线为避免杂讯干扰的影响,请尽量远离仪表电源线,动力电源线负荷线等配线.
 (2)仪表电源线的配线请尽量避免遭受来自动力电源的杂讯干扰影响,如附近有 杂 讯 发 生 源 , 而 仪表有遭受杂讯干扰影响的可能时,请使用干扰滤波器。
◆ 如滤波器不能获得良好的效果,请详细参照滤波器的周波数.特性等予以选择。

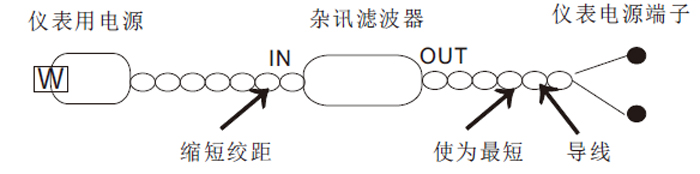

◆ 为减轻仪表电源配线的干扰等不良影响,请缩短捻合绞距(Pitch).捻合绞距越短越有效。
◆ 滤波器必须装在接地良好的仪表盘等地,并使滤波器输出侧与仪表电源端子间的配线最短。
注:加长输出侧与仪表的电源端子间的距离,将无法获得滤波器的效果。
◆ 在杂讯滤波器输出侧的配线上安装保险丝,将无法获得滤波器的效果。

( 3) 配线请使用符合电器用品管理法的电线(仪表接地使用导线公称截面积1. 25~2. 0mm
左右的线材,请以最短距离接地)
(4)电源投入时需要2~3秒的接点输出准备时间,如做外部的链接回路等信号使用时,请
使用延时继电器为妥。

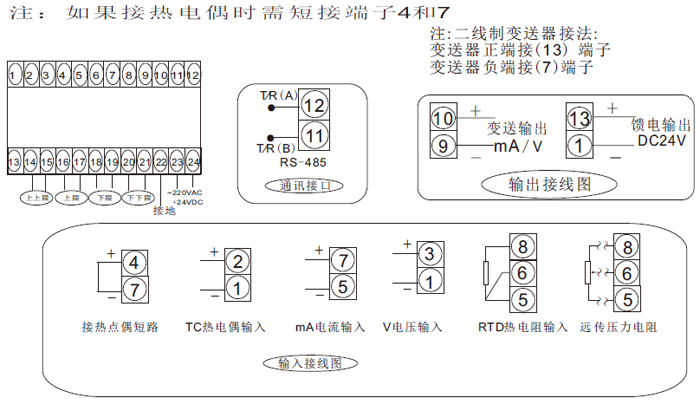

0918系列( 160×80×90mm 80×160×90mm)端子接线

六、型谱表

七、二级参数设置
警告!非工程人员不得进入修改二级参数,否则,将造成仪表控制错误!在仪表一级参数设定状态下,修改PASS=555后,按下SET键1秒后,仪表即进入二级参数设定。在二级参数修改状态下,每按 键即照下列顺序变换(一次巡回后随回至最初状态)。仪表二级参数列表如下;

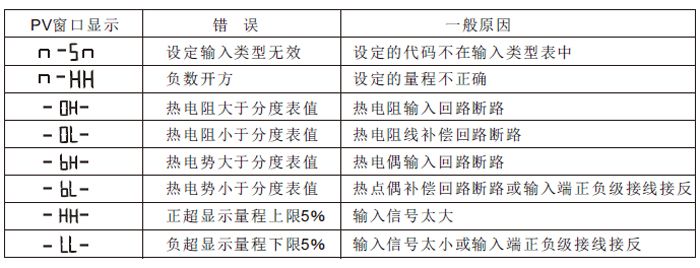

八、故障显示及校正措施

九、注意事项
⑴ 安装环境不应有腐蚀性气体,连接处接触良好.
⑵ 检测元件的安装位置应能及时正确反映过程量的变化.
⑶ 仪表接线线应认真按仪表接线要求和有关规范进行,避免因错接或布线不合理导致仪表损坏或引入干扰.

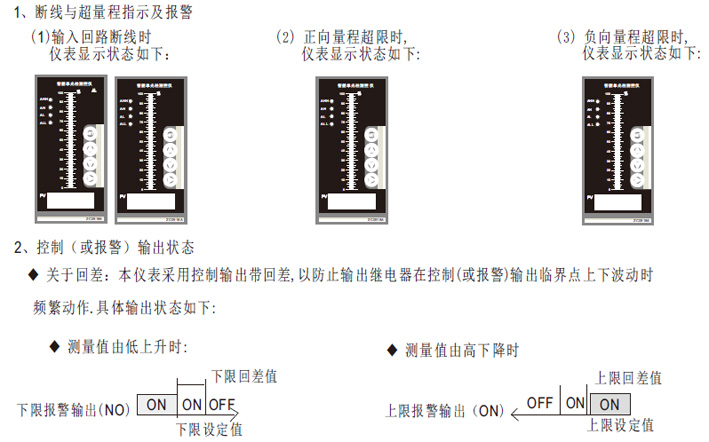

⑷ 如发现仪表显示有闪烁,应检查输入信号是否断线,输入是否超量程有温压补偿仪表,补偿信号是否接好,接触是否良好,是否设置错误,并给予修正.
⑸ 如发现仪表无显示,应检查电源接线及供电电源是否正确.在仪表正常工作条件下,如仪表无法实现预定的功能,切勿接线,信号输入及供电等问题时,应认真阅读使用说明书.


十、附加说明
1、通讯及打印协议 (另附)
2、维护与质保
①由于设计考虑到仪表的长期稳定性,在正常使用情况下,仪表无需特别维护.在正常操作使用中若出现引起产品的质量问题而引起的损坏,在仪表售出十八个月内实行包修、包换、包退,并愿意为客户提供相应的技术服务
②若仪表出现故障或需要更改输入信号和量程等技术事宜时,请用户及时与本公司技术服务部联系或与就近代理商经销商联系。
③随机文件及附件
• 0918AB系列仪表 • 0918AB说明书一份 • 产品合格证及出厂日期.
